Обзор наполнения iPhone X от iFixit

Сегодня в некоторых частях мира стартовали продажи iPhone X, и iFixit уже успели разобрать смартфон и рассказать, что находится у него внутри.

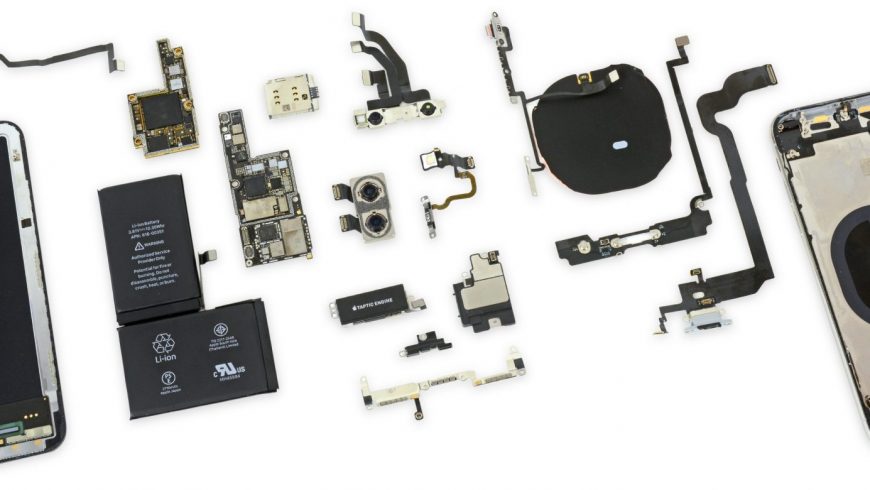

iPhone-X-iFixit-teardown-001

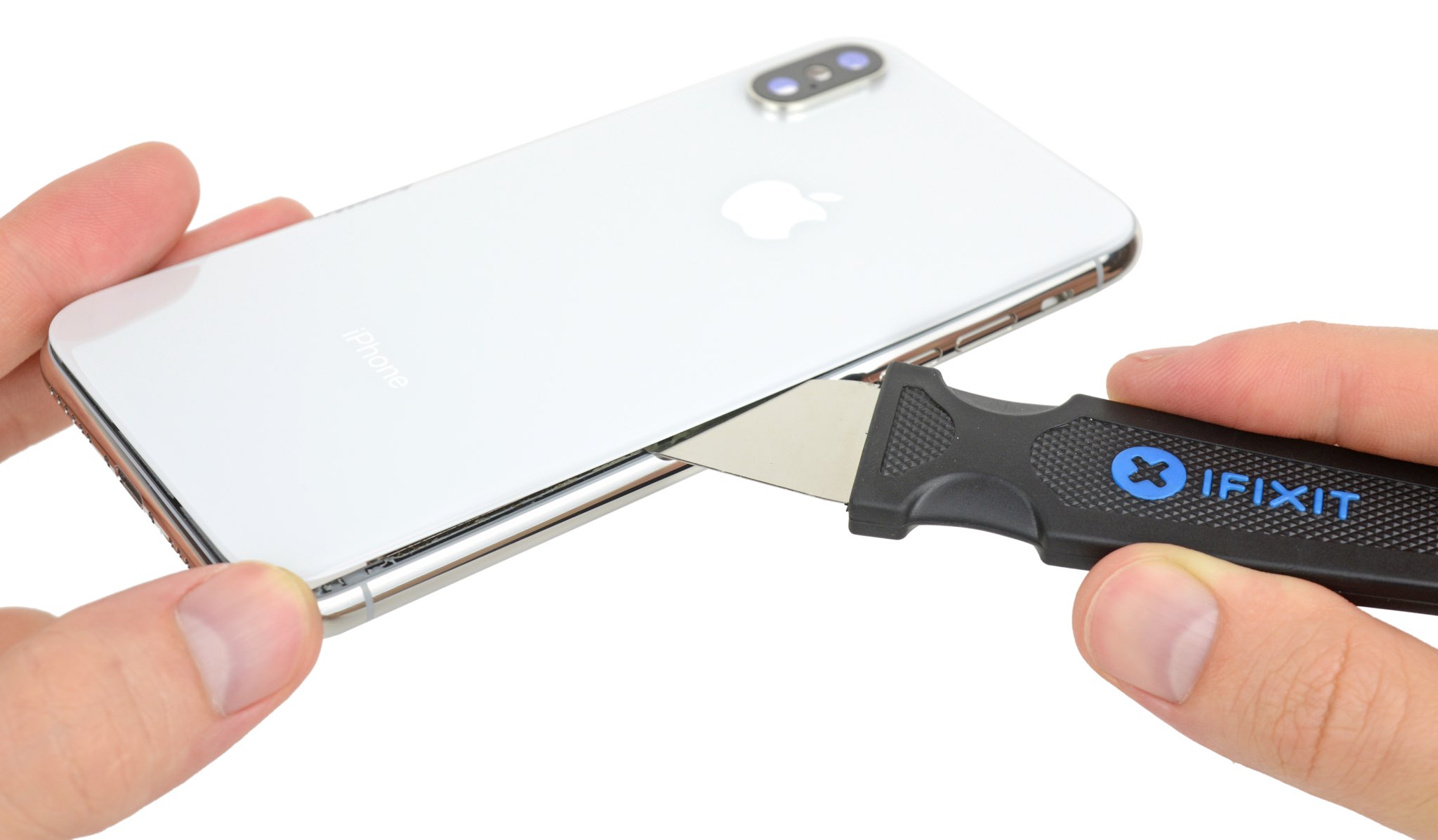

Телефон вскрывается сбоку, как iPhone 7 и iPhone 8.

Согласно iFixit, внутренности iPhone X самые компактные по сравнению со всеми телефонами, которые они разбирали. Материнская плата стала меньше, а составляющие логической платы смартфона более компактны, чем компоненты платы Apple Watch.

Чтобы освободить больше места для батареи и сенсоров Face ID, Apple вдвое уменьшила логическую плату и расположила её детали слоями. Минус такого дизайна в том, что починка телефона станет в разы сложнее, а в некоторых случаях вообще нереальной.

«Больше всего на логическую плату iPhone X похожа логическая плата первого iPhone», – пишут iFixit. В сложенном виде она занимает примерно 70% логической платы iPhone 8 Plus.

Если же её расправить, она будет на 55% больше, чем плата iPhone 8 Plus.

В логической плате были найдены следующие чипы:

  • Apple APL1W72 A11 Bionic SoC поверх SK Hynix H9HKNNNDBMAUUR 3 GB LPDDR4x RAM
  • Apple 338S00341-B1
  • TI 78AVZ81
  • NXP 1612A1 – скорее всего, аналог 1610 tristar IC
  • Аудио кодек Apple 338S00248
  • STB600B0
  • Интегральная схема управления питанием Apple 338S00306
  • Apple USI 170821 339S00397 WiFi / модуль Bluetooth
  • Qualcomm WTR5975 LTE трансивер
  • Модем Qualcomm MDM9655 Snapdragon X16 LTE и PMD9655 PMIC
  • Усилитель мощности Skyworks 78140-22, SKY77366-17, S770 6662, 3760 5418 1736
  • Сенсорный контроллер Broadcom BCM15951
  • Модуль NXP 80V18 PN80V NFC
  • Broadcom AFEM-8072, модуль усиления мощности MMMB
  • Накопитель памяти Toshiba TSB3234X68354TWNA1 на 64Гб
  • Усилитель звука Apple/Cirrus Logic 338S00296

На этой плате уместилось много всего.

«Логическая плата iPhone X – первая плата, расположенная в два слоя, со времён самого первого iPhone».

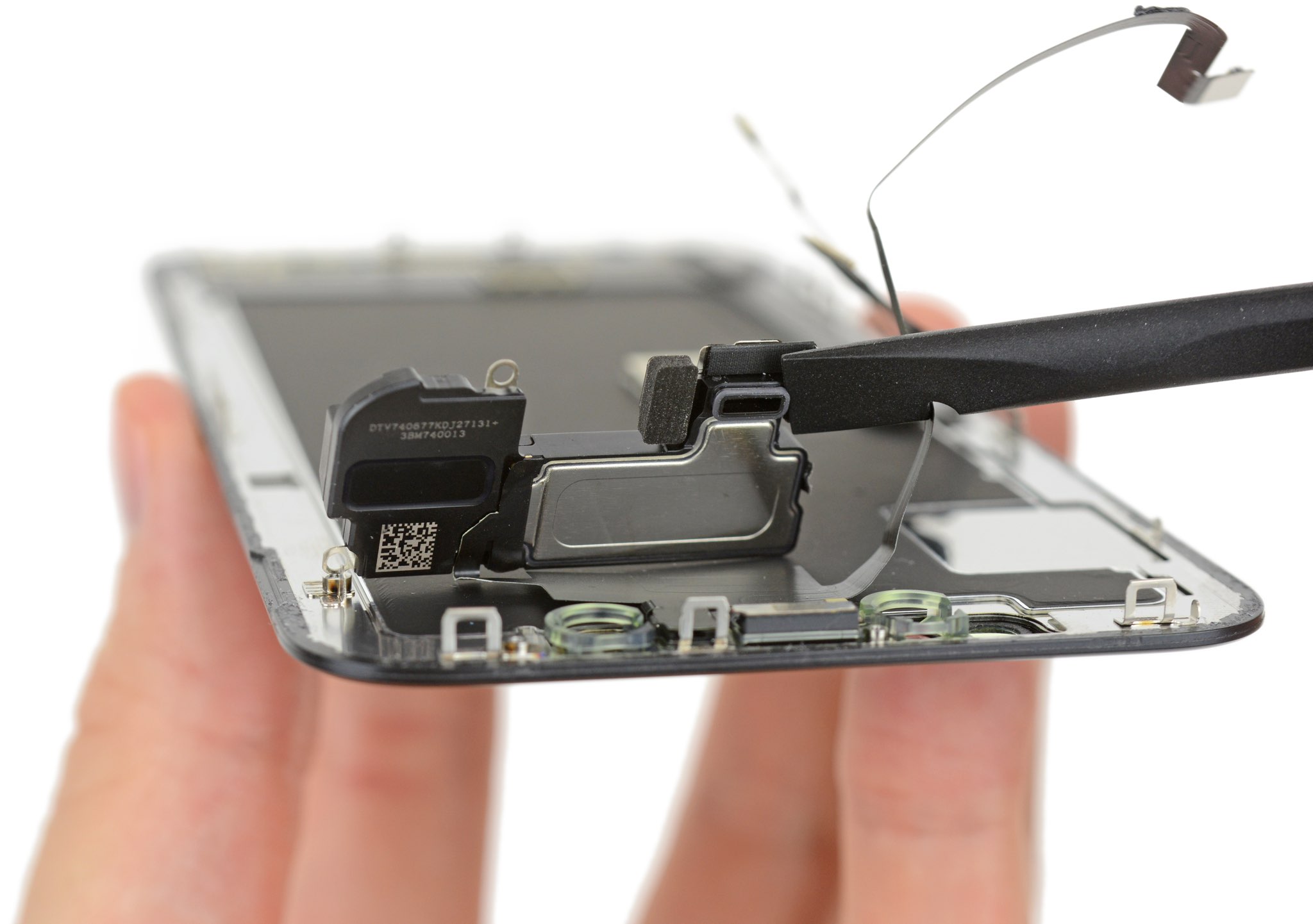

Чтобы освободить место для дополнительных сенсоров фронтальной камеры, динамик для звонков перенесли ниже и немного изменили так, что звук теперь исходит из всего дисплея.

Впервые Apple добавила в iPhone батарею из двух элементов, чтобы сэкономить больше места. Батарея 2716мАч, 3.81В может сравниться с батареей iPhone 8 Plus, но не дотягивает до Galaxy Note 8.

В верхней части находится самый сложный набор элементов: динамик, микрофон, датчик освещённости, потоковый осветитель и датчик приближения.

Двойная основная камера защищена пенопластом и скобой, которая «выглядит так, как будто может обеспечить дополнительную защиту».

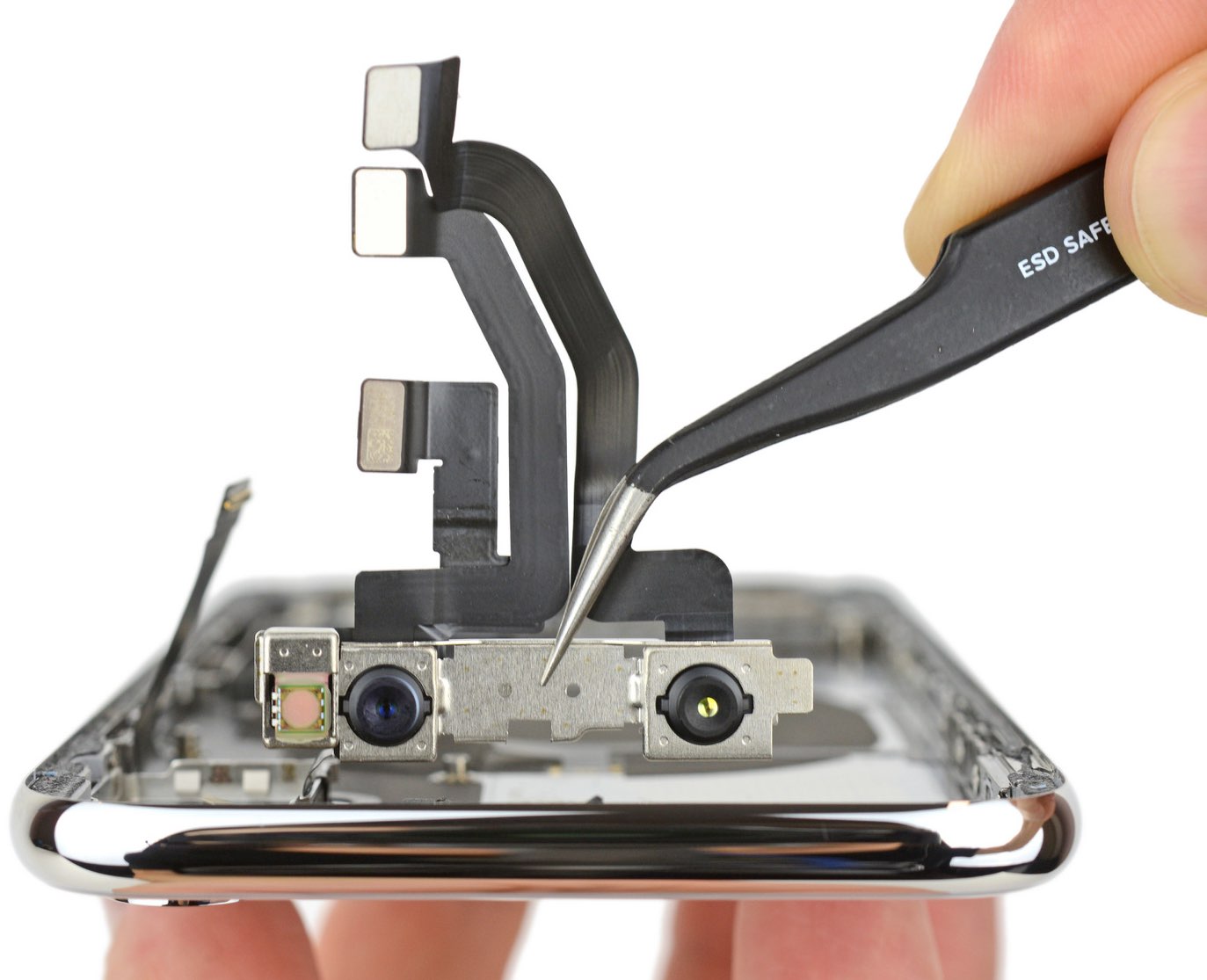

Слева направо: точечный прожектор, фронтальная и инфракрасная камера.

OLED-панель составляет 5.8 дюймов по диагонали, а ещё разрешение 2,436-на-1,125 пикселей (458 ppi). «Поскольку Apple использовала OLED-дисплей, теперь его ремонт будет стоить дороже, чем раньше».

Это правда. Согласно самой компании, починить экран iPhone X стоит 249 долларов, а исправить другие повреждения – 549 долларов.

Иными словами, ронять iPhone X нельзя ни в коем случае.

Таптический движок и барометрическое вентиляционное отверстие находятся внизу. Движок остался таким же, как в предыдущих моделях, а разъём Lightning закреплён более широкой скобой, которая прикрепляется к краям корпуса.

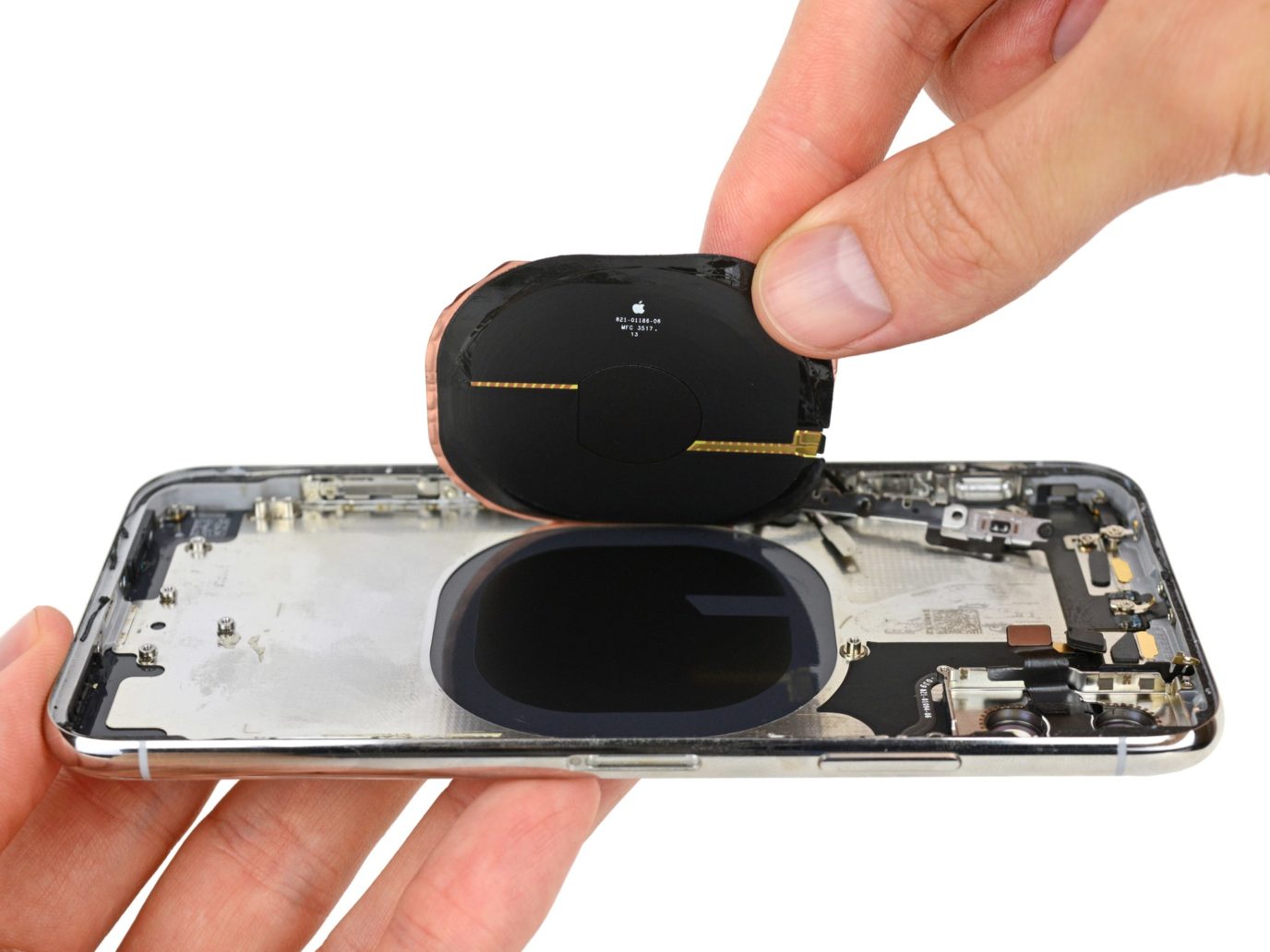

Катушка индуктивной зарядки стандарта Qi.

Привычную маркировку убрали с задней части iPhone X, включая символ «электронный отход». Это возможно благодаря акту, позволяющему отображать все символы на экране.

Если говорить о лёгкости починки iPhone X, iFixit дали ему шесть из десяти баллов.

«Как и для iPhone 8, для iPhone X приоритетными являются замена батареи и экрана, но он теряет баллы за отсутствие модульности и процедуру замены стеклянного заднего корпуса», – пишут iFixit.
